P r o d u k t e > M a s c h i n e n b a u < Z u r ü c k Verpresst zentrisch und zwangsgeführt
    Radial- Segment- Verpressung für die Teilungen 2-, 3-, 4-, 6-, 8- und 12- fach !

      1. Das Grundfutter

      Das Grundfutter ist das Basiselement der Radialverpressung und nimmt den Adapter auf.


      2. Passende Adapter zum Grundfutter

      Der Adapter ist das wichtigste Bauteil bei der Radialverpressung von INTECS.

      Hier findet das Verpressen zweier Bauteile in 2-, 3-, 4-, 6-, 8- oder 12- facher Teilung statt. Teilung bedeutet wie viele Stempel zur Verpressung gleichzeitig im Eingriff sind.

      Ihre Teile können hierbei rund, oval oder eckig sein. Wir passen die Stempelgeometrie Ihren Ansprüchen an, oder wir liefern Ihnen Rohbacken und Sie fertigen die Geometrie selbst.

      Der Durchmesser der Teile kann maximal 50 mm und die Höhe maximal 500mm betragen. Eine Presskraft von bis zu 60 kN pro Stempel ist möglich.

      In einem Adapter ist es möglich eine 2-, 4- und 8- fach Teilung zu realisieren, alternativ eine 3-, 6- oder 12- fache.

      Vorteile

      Ein Wechsel des Pressfutters erfolgt in sehr kurzer Zeit (ca. 8 Minuten).

      Eine neue Justierung des Adapters ist nicht nötig. Bauen Sie den neuen Adapter ein und arbeiten Sie weiter. Die Nebenzeit verringert sich somit auf ein absolutes Minimum.

      Arbeiten Sie sehr flexibel, da in einem Grundfutter mehrere Teilungen gleichzeitig möglich sind.

      Die Stempel sind zwangsgeführt und zentrieren Ihre Bauteile sehr präzise.


      3. Hydraulische Antriebseinheit für das Grundfutter

      Hydraulikzylinder mit entsprechender Mechanik und Sensorik zum Antrieb der Radialverpressung.


      4. Komplette Radialverpressung

      Komplettlösungen bieten wir Ihnen speziell für Ihre Aufgabenstellung an. Basis ist das Grundfutter, passende Adapter und die Antriebseinheit. Standardmäßig enthalten sind: die Steuerung, eine Schutzhaube, ein pneumatischer Spannzylinder und ein Hydraulikaggregat. Unsere Maschine ist CE konform und kann zusätzlich mit speziellen Elementen, z.B. mit Kamerasystem, Weg- Messsystem oder Drucksensoren ausgerüstet werden.


      5. Neuentwicklung

      Selbstverständlich entwickeln wir Ihre spezifische Verpressung passend nach Ihren Wünschen und Vorstellungen.

      Auf der rechten Seite finden Sie einige unserer verschiedensten Bauteile der Radialverpressung. Bei einigen können Sie mit Klick auf das entsprechende Bild eine vergößerte Ansicht aufrufen.

      Gerne lassen wir Ihnen auch Prospektmaterial zukommen.

      Wir freuen uns auf ein telefonisches oder persönliches Gespräch mit Ihnen.
      INTECS - Pressfutter der Radialverpressung, neueste Generation

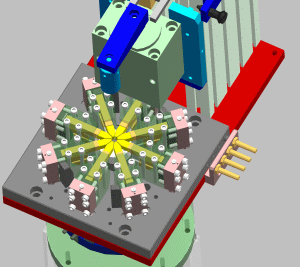

      INTECS - Universalverpressung, ältere Generation

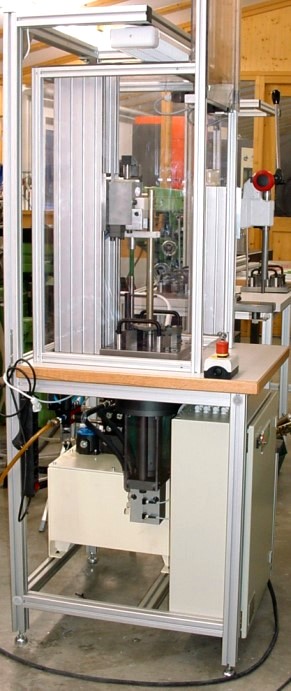

      INTECS - kompletter Aufbau einer Radialverpressung, ältere Generation
      INTECS - Pressfutter mit 4- fach Teilung
      INTECS - Pressfutter mit 3- fach Teilung und Handverpressmöglichkeit

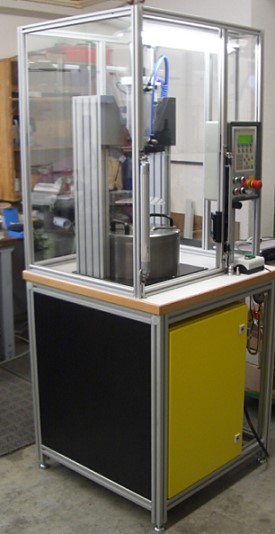

      INTECS - kompletter Aufbau einer Radialverpressung, neueste Generation

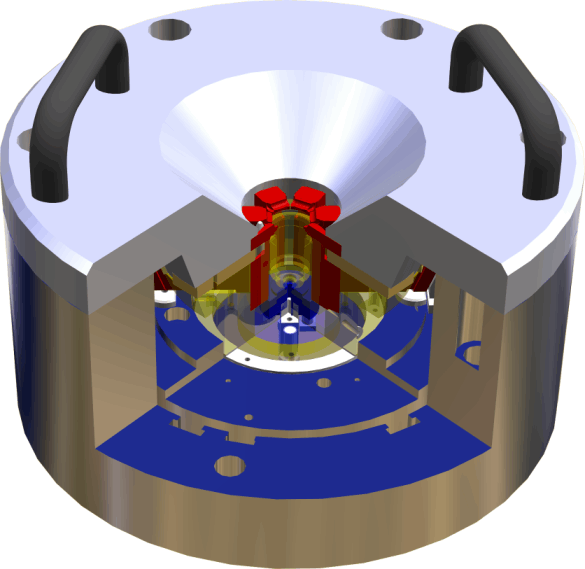

      INTECS - Pressfutter Innenleben
      INTECS - Pressfutter mit 8- fach Teilung
      INTECS - Pressfutter mit 4- fach Teilung
      INTECS - Pressfutter mit 4- fach Teilung
      INTECS - Pressfutter mit 8- fach Teilung

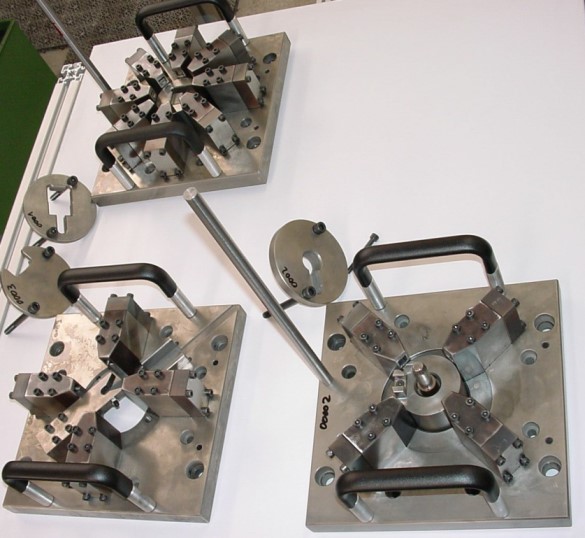

      INTECS - übersicht drei verschiedener Pressfutter, ältere Generation
      INTECS - Oberbau der Radialverpressung, neueste Version

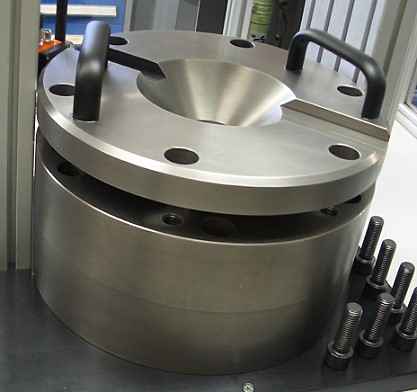

      INTECS - Der Pressfutter Deckel wird geöffnet
      INTECS - Stempel der Radialverpressung, 6- fache Teilung, neueste Generation
